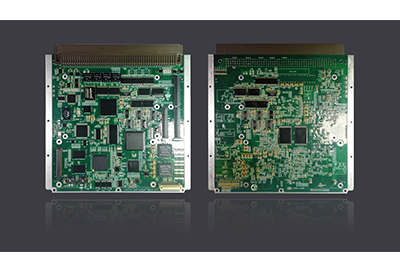

中央处理模块为特定行业应用定制产品,可应用于航空、航天、车载等恶劣环境的综合控制、组网通信等领域,可作为机载挂架、机载/车载记录仪的主控模块等,可用于前期开发验证平台,可作为测试多种总线及数据信号的信号激励源。
产品概述
中央处理模块集成了1553B、429、422、485、AFDX等多种控制接口和多种总线接口,可选配大容量SSD子卡以及高速AFDX子卡。
功能特性
基于P1010实现,Power Architecture e500V2体系架构,主频667~800MHz,32 Kbytes L1 cache,256 Kbyte L2 cache,双精度浮点运算单元;
• 32bit DDR3外存,512M Byte;
• 16bit板载FLASH,32M Byte;
• 2路双冗余GJB289A总线接口;
• 10路ARINC429总线接口;
• 4路隔离的RS422/485总线接口;
• 1路AFDX接口,符合ARINC664标准;
• 8路A/D接口,转换精度16bit,转换量程-10V~+10V;
• 4路D/A接口,转换精度16bit,转换量程-10V~+10V;
• 4路32位定时器;
• 4路TTL电平的离散量输入接口;
• 4路中断输入接口,可处理系统内其它模块的中断请求;
• 支持实时时钟,看门狗复位功能;
• 2路RS-232接口;
• 1路10M/100Mbps以太网接口;
• 1路温度传感器,用于监测CPU的温度;
• 扩展SSD 子卡,存储容量16GB~64GB 选配,具有软/硬毁钥功能;
• 具备多种调试接口(JTAG/RS232/ 以太网)。
